旋轉/傾斜變位機十弧焊機器人工作站的控制

文章出處:版權所有http:www.heykicks.com(上弘變位機)轉載注明出處責任編輯:----責任編輯:上弘自動焊接變位機03采購顧問人氣:-發表時間:2016-08-25 16:51【

上述幾種工作站的外圍設備都是由PLC控制的,只是控制的內容多些,不僅控制變位機正反1800回轉,還要控制工件的傾斜、旋轉或分度的轉動。

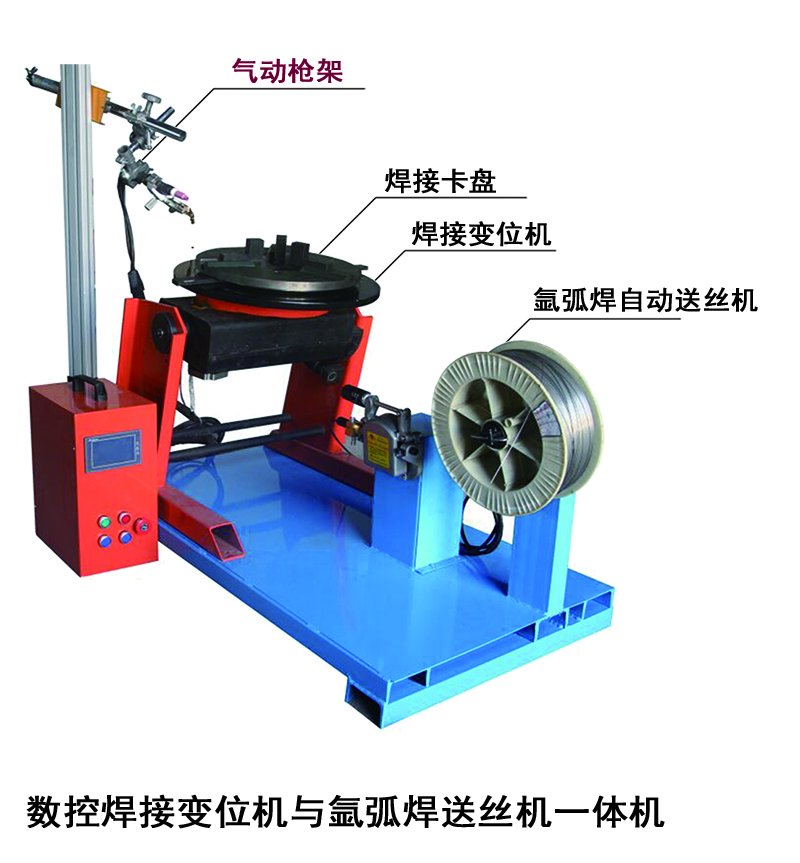

上弘氬弧焊送絲機與變位機一體機

這些變位機在變位時,機器人是靜止的,機器人運動時,變位機是不動的。這是這種工作站與下,一章將要介紹的機器人與外圍設備有協調運動的工作站的區別之處。所以編程時,應先讓變位機使工件上的接頭處于所要求的位置,然后由機器人來焊接,再變位,再焊接,直到所有焊縫焊完為止。

對于圓形工件上的圓形角焊縫或搭接焊縫,變位機將工件傾斜約45.,使接縫處于船形位置并作自轉,而機器人只是將焊槍以要求的姿態和位置定在接縫的卜方進行焊接。對于要求較大焊角的焊縫,機器人可作橫向擺運。如工件自轉時接縫位置有較大的徑向跳動,機器人可以運行電弧跟蹤程序,使焊槍作相應的左右或上下調節以跟蹤接縫。

上弘臥式焊接變位機

上弘臥式焊接變位機

這時由于工件作自轉,焊槍只是在原位作擺動或上下左右調節并不走焊縫的軌跡。由于焊接參數、擺動及跟蹤是由機器人控制柜來控制,而工件的自轉速度(即焊接速度)是由PLC及伺服電動機的驅動電源控制的,編程時一定要注意調節好。
