雙槍環縫自動焊接變位機
上弘實地廠家直銷,設備性?xún)r(jià)比高,1臺都是批發價,通過下和客服獲取報價！
詳情展示
產品介紹

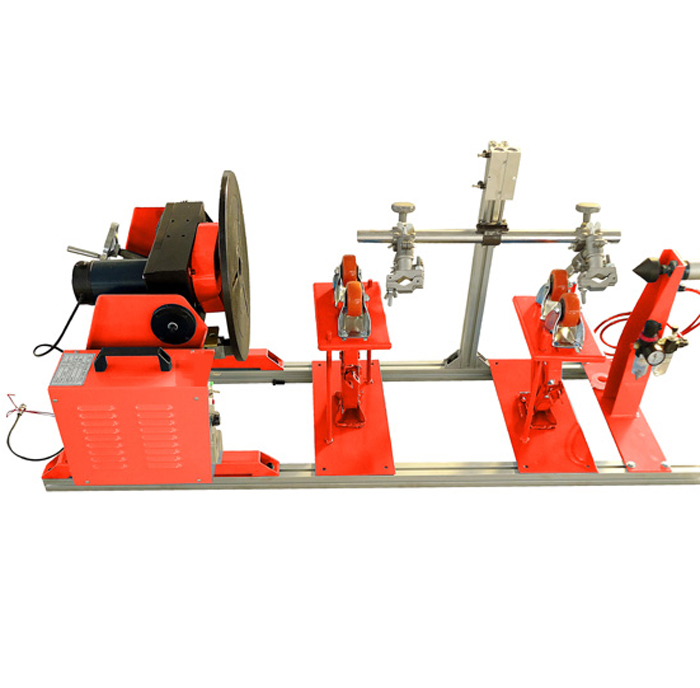

焊接變位機配雙導軌氣動尾頂，可調高支架，雙槍氣動提升，細長工件焊接變位機。主要用于封頭的焊接。根據工件的不同，變位機可選擇30公斤，50公斤，100公斤，300公斤等。
變位機又稱焊接變位器，焊接轉臺，焊接旋轉工作臺，主要用于圓形、環形工件的旋轉、翻轉，使工件焊縫置于水平，船形等最佳位置以便施焊。我公司可在工作臺上固定專門的焊接卡盤或其他工裝用以裝夾工件配合手工焊接使用；本機也可以與焊接操作機配套使用實現自動焊接，廣泛應用于焊接、切割、打磨、裝配、涂裝、檢測等工序。
技術參數
| 型號 | SH-10 | SH-30 | SH-50 |
| 輸入電源 | AC220V | AC220V | AC220V |
| 承載能力（水平/垂直） | 10Kg/5Kg | 30Kg/25Kg | 50Kg/25Kg |
| 工作臺直徑 | 180mm | 310mm | 310mm |
| 設備通孔直徑 | 0mm | 25mm | 25mm |
| 工作臺高度 | 240mm | 380mm | 380mm |
| 額定偏心距 | / | / | / |
| 額定重心距 | / | / | / |
| 旋轉速度 | 2-20rpm | 1-15rpm | 1-15rpm |
| 旋轉電機 | 20W | 70W | 80W |
| 翻轉角度 | 0-90度 | 0-90度 | 0-90度 |
| 翻轉方式 | 手動 | 手動 | 手動 |
| 翻轉速度 | / | / | / |
| 翻轉電機 | / | / | / |
| 外形尺寸 （長x寬x高） | 370(L)x270(W)x240(H) | 360(L)x380(W)x380(H) | 360(L)x380(W)x380(H) |
| 自重 | 11Kg | 35Kg | 35Kg |
| 適配夾具 | KC65 | KP-125\200\300 | KP-125\200\300 |
| 型號 | SH-100 | SH-200 | SH-300 |
| 輸入電源 | AC220V | AC220V | AC220V |
| 承載能力（水平/垂直） | 200Kg/100Kg | 200Kg/100Kg | 300Kg/150Kg |
| 工作臺直徑 | 400mm | 400mm | 500mm |
| 設備通孔直徑 | 45/100mm | 45/100mm | 90/130mm |
| 工作臺高度 | 520mm | 520mm | 650mm |
| 額定偏心距 | / | / | / |
| 額定重心距 | / | / | / |
| 旋轉速度 | 0.5-6rpm | 0.5-6rpm | 0.2-2.5rpm |
| 旋轉電機 | 120W | 150W | 300W |
| 翻轉角度 | 0-90度 | 0-90度 | 0-90度 |
| 翻轉方式 | 手動 | 手動 | 手動/電動 |
| 翻轉速度 | / | / | / |
| 翻轉電機 | / | / | / |
| 外形尺寸 （長x寬x高） | 500(L)x530(W)x520(H) | 500(L)x530(W)x520(H) | 590(L)x650(W)x650(H) |
| 自重 | 67Kg | 68Kg | 120Kg |
| 適配夾具 | KP-200\300\400 | KP-200\300\400 | KP-300\400\500 |
產品特點
1、氣動尾機作用，用于頂住工件，保證工件的同心度；
2、氣動槍架，根據客戶工件來選配一把焊槍或兩把焊槍?zhuān)瑢?shí)現一道或兩道焊縫的焊接；
3、氣動部分可根據客戶來做電控，可與變位機聯動一塊，也可分開控制；
4、焊接變位機具有，定時功能，焊機聯動功能，可實現環縫自動焊接。
操作使用說明
傳統手工焊和用焊接變位機焊接對比
| 傳統手工焊 | 變位機自動焊 | 優點 |
| 必須找專來焊工來焊接，普通焊工一天工資最低200元/天 | 不用專業焊工，設備調好后普通人就能焊接，誰都可以干，幾天就能節省出一臺設備的錢 | 省錢 |
工件焊出來不美觀，成形不好 | 工件成形美觀 | 美觀 |
| 工人一般是工作8小時就需要休息，工人會(huì )罷工，人員流動挺大 | 機器不會(huì )累，可以24小時工作，對于人員要求不高，操作簡單易學 | 穩定 |
| 焊接效率是傳統手工焊3-5倍 | 速度快 | |
| 手工焊需要人一直不停的工作，才能完成焊接任務，一天會(huì )特別累 | 只需要人員安裝工件，按啟動按鈕，焊完，取工件，一鍵式完成，勞動強度大浮降低 | 降低勞動強度 |
