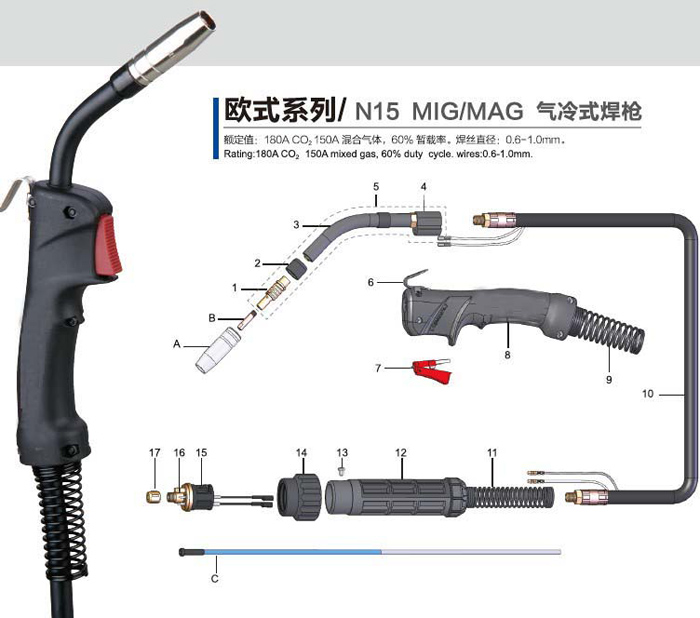

結構圖
技術參數
序號 | 編號 | 名稱 | 型號 |
焊槍 | |||
N15-3 | N15焊槍?zhuān)瑲W式接頭 | QTB-160ER | |
N15-3.5 | N15焊槍?zhuān)瑲W式接頭 | QTB-160ER(3.5M) | |
N15-4 | N15焊槍?zhuān)瑲W式接頭 | QTB-160ER(4M) | |
N15-4.5 | N15焊槍?zhuān)瑲W式接頭 | QTB-160ER(4.5M) | |
N15-5 | N15焊槍?zhuān)瑲W式接頭 | QTB-160ER(5M) | |
N15-5.5 | N15焊槍?zhuān)瑲W式接頭 | QTB-160ER(5.5M) | |
N15-6 | N15焊槍?zhuān)瑲W式接頭 | QTB-160ER(6M) | |
A | 噴嘴 | ||
EA1212 | 錐噴嘴,口徑12mm | QTB-160E | |
KA5214 | 錐噴嘴,口徑 14mm | QTB-500K | |
B | 導電嘴 | ||
EB1106 | 160E導電嘴0.6 | M6*25 | |
EB1108 | 160E導電嘴0.8 | M6*25 | |
EB1109 | 161E導電嘴0.9 | M6*25 | |
EB1110 | 160E導電嘴1.0 | M6*25 | |
EB1112 | 160E導電嘴1.2 | M6*25 | |
C | 導絲簧/軟管 | ||
ER1208-3 | 鋼導絲簧0.8-1.0mm×3M | QTB-160E | |
ER1208-3.5 | 鋼導絲簧0.8-1.0mm×3.5M | QTB-160E(3.5M) | |
ER1208-4 | 鋼導絲簧0.8-1.0mm×4M | QTB-160E(4M) | |
ER1208-4.5 | 鋼導絲簧0.8-1.0mm×4.5M | QTB-160E(4.5M) | |
ER1208-5 | 鋼導絲簧0.8-1.0mm×5M | QTB-160E(5M) | |
ER1208-6 | 鋼導絲簧0.8-1.0mm×6M | QTB-160E(6M) | |
特氟龍簧 | |||
ER2310-3 | 特氟龍簧0.8-1.0mm×3M | QTB-160E | |
ER2310-3.5 | 特氟龍簧0.8-1.0mm×3.5M | QTB-160E(3.5M) | |
ER2310-4 | 特氟龍簧0.8-1.0mm×4M | QTB-160E(4M) | |
ER2310-4.5 | 特氟龍簧0.8-1.0mm×4.5M | QTB-160E(4.5M) | |
ER2310-5 | 特氟龍簧0.8-1.0mm×5M | QTB-160E(5M) | |
ER2310-6 | 特氟龍簧0.8-1.0mm×6M | QTB-160E(6M) | |
零部件 | |||
1 | ED1001 | 分流器 | QTB-160E |
2 | EF1011 | 絕緣套 | QTB-160E |
3 | EF1211 | 導電管 | QTB-160E |
4 | EF121 | 槍座 | QTB-160E |
5 | EF1245 | 鵝頸 | QTB-160E |
直鵝頸 | QTB-160E | ||
6 | EG0001 | 掛鉤 | QTB-160E |
7 | EJ0003 | 扳擊 | QTB-160E |
8 | EH0101 | 前槍殼 | QTB-160E |
9 | ES0101 | 前彈簧護套 | QTB-160E |
10 | EL1030 | 電纜總成3米 | QTB-160E |
11 | ES2201 | 后彈簧護套 | QTB-160E |
12 | EH2201 | 后槍殼 | QTB-160E |
13 | EH2211 | 螺釘 M4*6 | QTB-160E |
14 | EO2001 | 插件鎖母 | |
15 | EU1001 | 歐式插頭 | |
16 | Q504010 | O型圈4*1 | |
17 | EU1011 | 螺母M10*1 |
