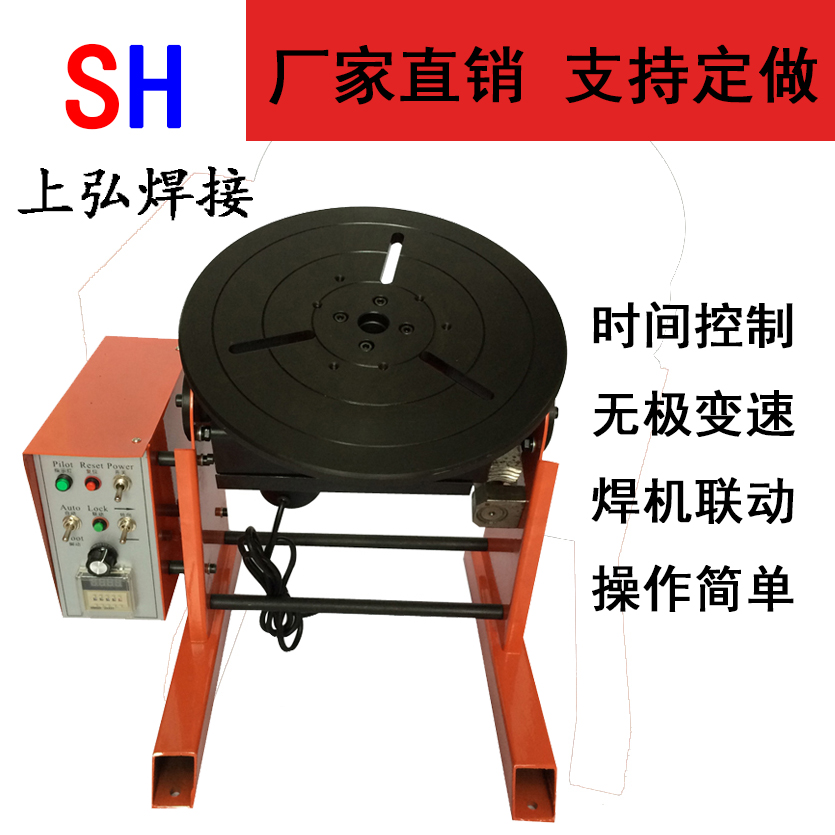

SH-600輕型焊接變位機主要以電器控制箱、左右支撐、工作臺、驅動箱體、蝸輪蝸桿、手動鎖緊裝置、驅動馬達、減速機、接地裝置幾個主要部門組成。

1、本機采用品牌直流馬達（具剎車功能），無慣性定位的題目。

2、本機轉盤軸心采用中央軸承孔設計.

3、盤面采用球墨鑄鐵，具有不變形、中間配有裝夾具時用的卡槽；

4、本機盤面傾斜機構采用蝸輪蝸桿設計，角度調整輕易，傾斜角度正確；

5、接地組采用銅合金碳刷組成，便于保護電機及變位機軸承；

6.可根據用戶需求在變位機的基礎上添加槍架，時間控制，氣動尾座，焊接卡盤等。

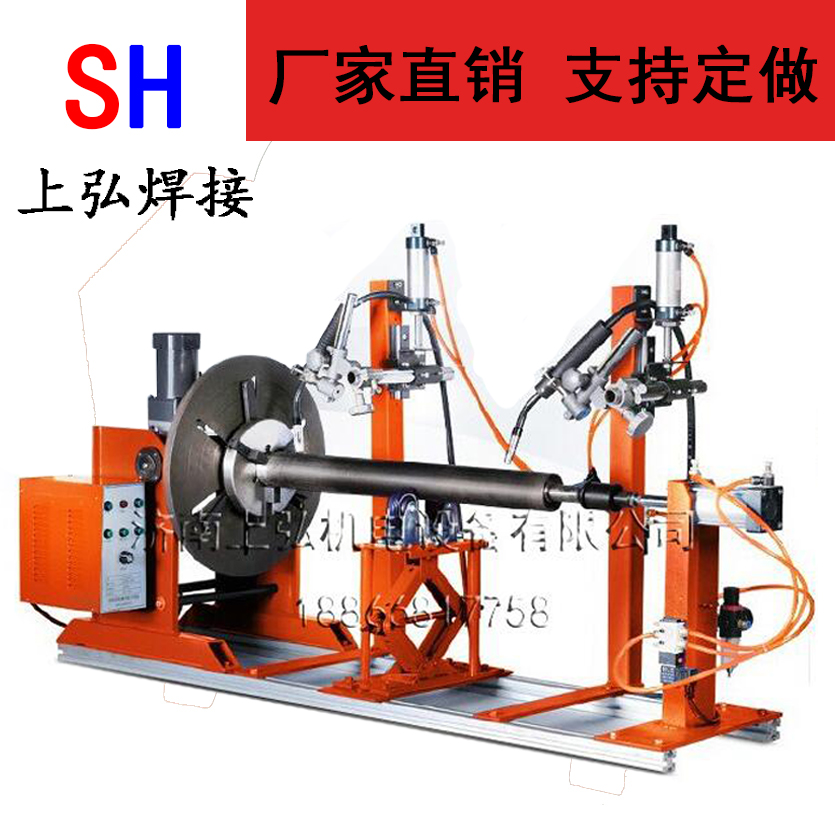

上弘臥式環縫焊接變位機

產品安裝與調試

1、本機兩側板底部配有四個螺絲定位孔。

2、將本機接地銅塊與焊機母材線確實接牢。

3、檢查電源入力是否和本設備標示電壓一致，確定后，再將所焊工件固定于盤面，確保產品的同心度，調整焊槍及所焊接工件對應位置。

4、根據工件所需焊接角度，將盤面用手輪調節至所需角度。

5、調整完位置后，將焊機連動線一端與控制箱連接，另一端與焊機開關控制部門連接，再接通電源方可進行焊接。

安全留意事項

1、本設備須有良好的接地。

2、本設備工作電壓為AC 220V/50HZ，切勿接入其他電壓電網，否則會(huì )使設備無法正常工作或燒毀控制箱內部電器。

3、本設備控制箱內部有電，非專業職員不得擅自打開，以免有觸電危險。
