輕型焊接變位機操作說明書

一、產品概述

SH系列輕型焊接變位機主要用于環形焊縫的焊接。主要功能是將工件傾斜、回轉，使焊縫置于水平、船形等最佳位置施焊。該設備可在工作臺上固定卡盤或特定工裝用以裝夾工件配合手工焊接使用，也可與焊接操作機配套使用實現自動焊接，還可用于切割、打磨、裝配、檢測等工序。

二、產品參數說明

三、產品安裝說明

1、檢查夾具及附件是否牢固可靠。

2、地腳螺絲孔位置

3、輸入電源：?jiǎn)瘟?交流220v 50/60HZ

4、將焊機的負極與焊接變位機的碳刷相連，或者直接接到焊接變位機下面

拉桿上也可以。此處是做接地作用，如此處不接，焊機不起弧。

5、電機接口為2芯插頭，接焊接變位機電機。如此處不接，電機不會(huì )轉動，焊接變位機

不工作。

6、腳踏開關接口為4芯插頭，接通后可由腳踏開關控制變位機的起停。

7、焊機聯動接口為3芯，接通后可以由焊接變位機控制焊機的起停，達到

與焊機工作同步。

8、接通電源開關

四、輕型焊接變位機操作說明

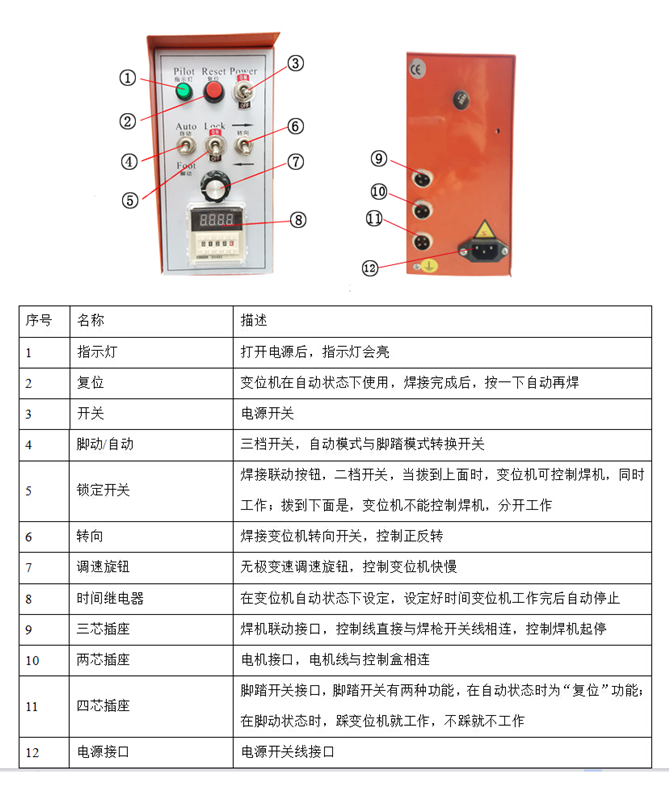

控制盒操作界面如下圖所示：

使用之前，確保各個插頭連接正確可靠，接地線與大地連接可靠，避免設備損壞。

1、接通電源，將電源開關“POWER”打開后電源指示燈亮。

2、在“FOOT”控制狀態下，踩住腳踏開關，工作臺轉動，松開腳踏開關，工作臺停止轉動;在“AUTO”控制狀態下，機器進入自動控制或時間控制狀態。

3、將方向轉換開關撥向“→”，工作臺順時針轉動；撥向“←”，工作臺逆時針轉動。

4、旋轉速度調節旋鈕“SPEED”可以改變工作臺轉速，順時針旋轉，速度加快；逆時針旋轉，速度減慢。

5、時間控制功能：該功能能夠實現變位機在預先設定的一個周期內自動運轉功能。具體操作方法如下：

接通電源，預先設定一個工作周期（分三種狀態，“H”表示“小時”為計數單位，“M”表示“分”為計數單位，“S”表示“秒”為計數單位），開啟“POWER”開關，電源指示燈亮，工作臺轉動一個周期后，自動停止工作；按下控制盒背面的紅色復位開關，再次開啟“POWER”開關工作臺重復轉動一個周期。在FOOT狀態下，時間控制功能不起作用。

6、焊機接口功能：該功能能夠實現焊機與變位機的聯動。

具體操作方法如下：

將焊槍里的兩根開關線引出接到四芯航空插頭的1、2接口處，并接插到控制盒后面的焊機接口處，完成線路連接。啟動前，首先將控制盒背面的LOCK鈕子開關撥到ON，在A(yíng)UTO狀態下，設定好時間控制，啟動變位機，焊槍自動開啟，此時焊槍為初始條件焊接狀態，此狀態結束后，將LOCK鈕子開關撥到ON，焊槍轉變?yōu)檎：附訝顟B(tài)，在FOOT狀態下，焊機聯動功能與AUTO狀態時類似。

注：若用戶不想利用焊機聯動功能，可在啟動變位機前將LOCK鈕子開關撥到OFF。

五、設備維護及保養

1、產品內齒輪間嚙合部位、渦輪蝸桿間嚙合部位要及時添加潤滑油，保證設備正常運轉。

2、定期檢查碳刷磨損情況，碳刷余量接觸不到轉臺時要及時更換，保證設備安全運轉。

3、定期檢查主軸兩端的軸承潤滑及磨損情況，根據使用情況及時添加潤滑劑或更換新軸承。

4、機器不能長時間超負荷運轉，否則會(huì )造成電機及各種電器元件的毀壞。
