焊接輔助設備的使用
焊接輔助設備的使用
許多焊件在裝配和焊接過程中經常需要反復翻轉變動位置,利用車間的起重設備雖然可以實現,但不靈活。因此必須借助輔助設備。
(1)翻轉架〔或稱翻轉機)。能使焊件繞水平軸翻轉,可用于梁、柱、框架、橢圓容器等的焊接。為了適應不同焊件的需要,翻轉架有頭尾架式、框架式、環式和杠桿式。其使用原則如下:
①頭尾架式翻轉機。頭架通常單速回轉,尾架是從動的。用作環縫自動焊。
②環式翻轉機。這類翻轉機一般作專用。如用于焊接橢圓容器、開關板框架和梁柱等。
③框架式翻轉架。如焊件龐大,可將翻轉架安裝在地坑內,采用液壓升降。翻轉一般用單速。
④頂桿式翻轉架。它能四向翻轉,工作時可將任意一側的鉸鏈插銷松開,液壓缸使頂工作臺繞未松開的側鉸鏈翻轉。液壓缸安裝在地坑里,以伸的縮式套筒液壓缸為好。工作臺一般高出地面100~800毫米。

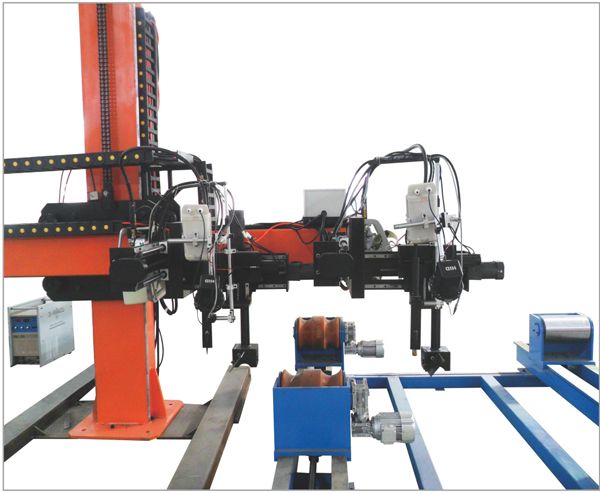

(2)滾輪架的使用。滾輪架是借助焊件與主動滾輪間的摩潤擦力帶動圓筒形焊件旋轉。載重從幾十公斤到千噸以上。它有手動和機動兩種傳動方式。當焊件重量大而且回轉頻繁時就應采用機動的傳動方式」尤其是在自動焊焊接環縫時,就必須采用機動傳動方式,以達到自動爆接時所需要的焊接速度。這種滾輪架的使用原則如下:
①整體式滾輪架。其結構是把兩對以上的滾地,唱一個整體的剛性框架上。多與自動焊接裝置配套使用,省臨時安裝調整時間。
②組合式滾輪架。其結構是由主動滾輪對和從動組成,每個滾輪對都是把兩個滾輪固定在一個矩形小銀組成的。其滾輪對數可根據產品長度任意組合,焊接完可以移開,不占生產面積。而且當圓筒形工件上裝有各種起的零件或備有孔眼時,就可以調整滾輪位置,而不會(huì )防焊件的裝配與焊接。
③振蕩式滾輪架。用它可以完成各種不同直徑的圓筒節的裝配與焊接,因為它可以靈活地調整兩輪的中心距離。
(3)升降機的使用。升降機是用來將焊工及裝備升降到所需的高度,適用于高大焊件的手工焊、半自動焊等工作。兩種升降機的使用原則如下:
①肘臂式升降機。整個裝置結構輕巧、移動靈活、用方便。搖動手搖油泵,平臺上升,焊工還可在平臺上用腳蹬油泵微調平合高度。撐腳可根據需要調整伸縮量,擰緊撐腳即可固定升降臺,必要時可加配重以防止升降臺傾倒。
②套管肘臂式焊工升降機。原則與使用規則與肘臂式焊工升降機相同。該機架由三節可伸縮的套管和油缸組成,通過滑輪組和鋼絲繩可以增加其升降高度。最大升降高度可達8米。
二、焊接輔助設備的保養方法
忘焊接輔助設備通常是在受載很重的情況下工作的。在固定零件時受到相當大的力的作用,而且還受到因溫度影響而引起的附加力的作用。輔助設備的夾緊元件表面在長期使用中會(huì )產生磨損,因而有可能喪失自鎖能力。
為了保持輔助設備的精度,并延長它的使用期限,應對每種輔助設備規定定期檢修制度。輔助設備的保養檢慘內容如下:
(1)編制設備說明書,標明設備的結構和使用規則。
(2)修理周期的長短取決于設備的工作特性和承受的載荷大小。
(3)應規定每一工作班次的保養潤滑項目。
(4)規定檢驗夾具精度的周期。
