上弘機電CNC50數控焊接變位機
產品介紹

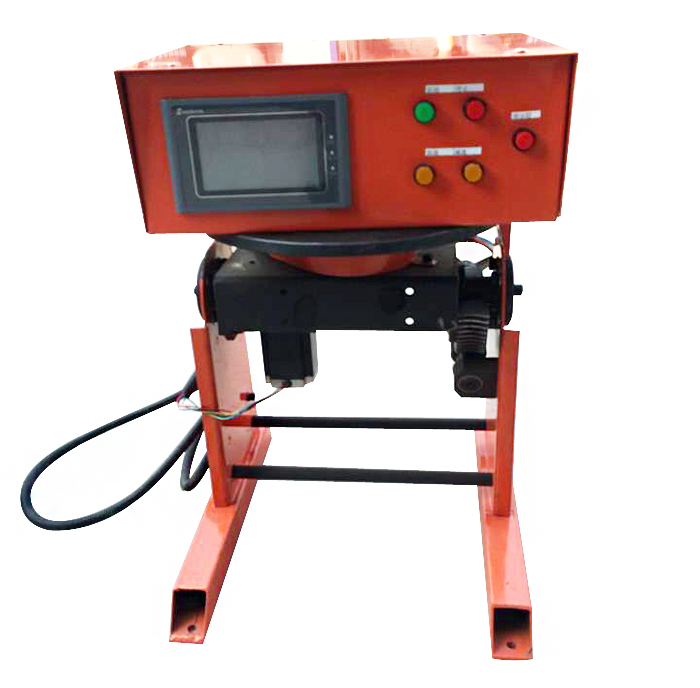

SH-CNC50變位機,主要用于50公斤以下工件的環縫焊接,此款變位機采用57步進電機,通過PLC編程來控制,適用于對工件要求比精度比較高,想實現自動化,想一鍵式完成的用戶??蛇x配200/300焊接卡盤,氣動焊槍支架,氣動尾頂等焊接輔件。
數控焊接變位機是我司在原有SH系列焊接變位機良好的剛度結構下,自主研發設計的一款具有高精度、大扭矩、寬調速范圍、精準角度設置等功能的采用自動化智能控制系統控制的高端變位機產品。
技術參數
型號 | SH-CNC50 | 輸入電源 | AC220V |
承載能力(水平/垂直) | 50Kg/25Kg | 工作臺直徑 | 310mm |
設備通孔直徑 | 25mm | 工作臺高度 | 380mm |
額定偏心距 | \ | 額定重心距 | \ |
旋轉速度 | 0-10rpm | 旋轉電機 | 57步進電機 |
翻轉角度 | 0-90度 | 翻轉方式 | 手動 |
翻轉速度 | \ | 翻轉電機 | \ |
外形尺寸(長x寬x高) | 360(L)x380(W)x380(H) | 自重 | 42Kg |
控制部分 | PLC編程,觸摸屏 |
產品特點
1、焊接變位機手驅動電機為高精度、大扭矩、控制性能良好的57步進電機,通過電機配減速箱帶動大小齒輪轉動,實現臺面的360度旋轉。
2、電控部分通PLC編程來實現,通過觸摸屏來設定參數,功能強大,可以根據客戶來定制各種程序,可預存10套程序。
3、焊接變位機可能精確設定焊接速度,焊接角度。
4、焊接變位機具有起弧和收弧功能,在焊接變位機工作之后焊槍先引弧,焊接工件完成后,焊接變位機先停止,然后焊槍才收弧,并可實現多條焊槍同時同步聯動。
5、焊接變位機的焊接方式分為連續焊和點焊。連續焊是指可以實現任意角度的連續焊接;點焊是指在設定好焊接角度后,可空轉一個角度后在焊接設定好的角度。
6、調速范圍廣,產品的調速范圍在0.01-9.00轉/分之間任意設定。
7、焊接旋轉角度可以在無限制設定,任意順、逆時針設定。
8、該產品控制器設有記憶存儲功能,設定好各種參數后,下次開機使用時自動記憶提取無需再設。
9、該產品具有抗電磁干擾設計,可以有效降低氬弧焊等焊接時的高頻干擾。
10、該產品具有與焊機聯動功能,可與焊接機器人及精密焊接作業配合使用,實現聯動控制。
11、該變位機的回程速度快,啟動停止非常平穩。
12、該產品的機械部分為通孔設計,CNC30的通孔為25mm為工件加裝及實際焊接帶來方便并有良好的通風功能和輸送保護氣體功能。
操作使用說明
傳統手工焊和用焊接變位機焊接對比
傳統手工焊 | 變位機自動焊 | 優點 |
必須找專來焊工來焊接,普通焊工一天工資最低200元/天 | 不用專業焊工,設備調好后普通人就能焊接,誰都可以干,幾天就能節省出一臺設備的錢 | 省錢 |
工件焊出來不美觀,成形不好 | 工件成形美觀 | 美觀 |
工人一般是工作8小時就需要休息,工人會(huì )罷工,人員流動挺大 | 機器不會(huì )累,可以24小時工作,對于人員要求不高,操作簡單易學 | 穩定 |
焊接效率是傳統手工焊3-5倍 | 速度快 | |
手工焊需要人一直不停的工作,才能完成焊接任務,一天會(huì )特別累 | 只需要人員安裝工件,按啟動按鈕,焊完,取工件,一鍵式完成,勞動強度大浮降低 | 降低勞動強度 |
普通焊接變位機與數控焊接變位機對比
普通焊接變位機 | 數控焊接變位機 | |
只能設定轉一圈需要的大體時間 | 可設定精確角度360度為一圈 | 精度高 |
定時功能 ,聯動功能,旋轉,正反轉 | 在普通變位機基礎上增了起弧,收弧,回原點,又分了連接焊和點焊 | 功能強大 |
所有實現的功能同電子原器件不控制 | 通過程序來實現所有功能 | 穩定 |
只能滿足部分要求 | 可根據客戶要求定制程序,滿足各種要求 | 靈活 |
售后服務
質保期一年,一年內免費維修!
