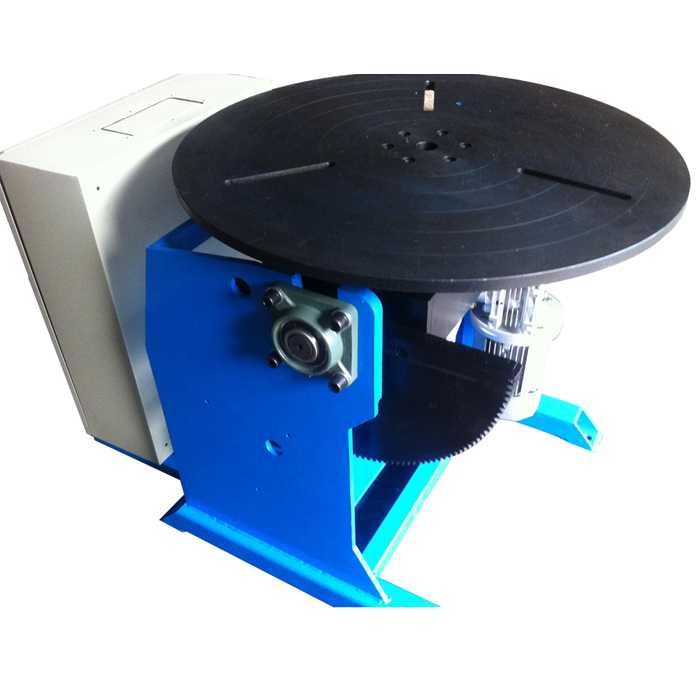

該變位機工作臺采用電動翻轉，定位準確可靠，可以使工件處于最理想的焊接位置進行焊接。工作臺旋轉采用交流電機，變頻調速，調速范圍大，精度高，可按所需焊接速度進行旋轉，從而大大提高焊縫質量，減輕焊工勞動強度，提高勞動生產率。

本機可配合各種自動焊或手工焊，管子橫向對接，管子端面焊接及各種軸類，盤類，筒體等和焊接，具有結構緊湊、體積小、造型美觀、質量輕、操作方便等優點，為壓力容器、冶金、電力、化工機械、金屬結構等行業的理想設備。

KB-30變位機視頻展示

1、設備組成

①該設備主要由機架、翻轉機構、回轉機構、導電機構和電氣控制等部分組成。

②機架采用鋼板和型鋼焊接而成的，是設備的基礎，所有焊縫按等強度焊縫要求進行焊接。

③翻轉機構是由交流制動電機驅動，通過減速器輸出小齒輪與半圓齒輪嚙合，從而驅動回轉機構的翻轉。

④回轉機構設置在翻轉擺動體上，由回電機、雙級減速機、工作臺等構成；通過傳動能使工作臺回轉，實現工件焊接。

⑤導電機構設置在工作臺下面，由碳精棒和回轉臺面接觸，中間用軟電纜導線連接到機座下端進行傳導焊接電流。

2、工作臺回轉運動

①工作臺可在自身所在平面內作任意方向的旋轉，用電氣箱上的控制按鈕，可實現正轉，反轉，正轉點動，反轉點動和停止等功能。

②回轉機構的傳動過程為：回轉電機→雙級蝸輪減速機→工作臺旋轉，由于采用蝸輪蝸桿減速機。

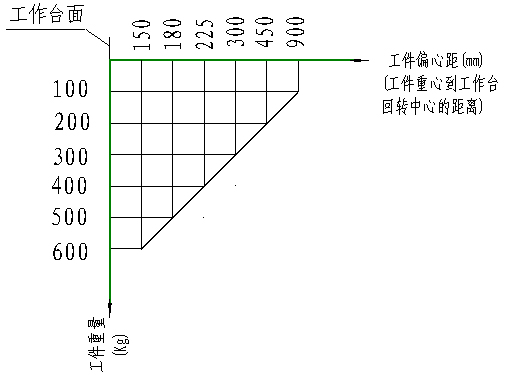

偏心距關系圖

3、工作臺的翻轉運動

①工作臺的翻轉運動是通過翻轉機構來實現的，在0～900范圍內的任意位置停止或運動。

②翻轉傳動為電機→減速機→小齒輪→半圓齒輪→工作臺翻轉運動。

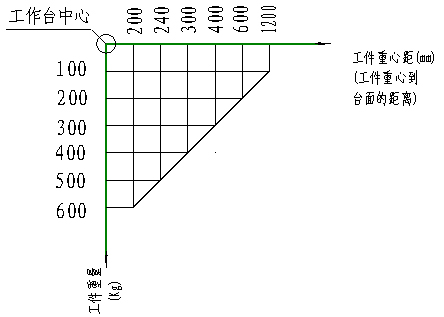

重心距關系圖

1、操作人員須經操作技能知識的培訓,并對下列各項要點進行認真地學習領會(huì )，嚴禁有人在工作臺下時進行各種操作。

2、變位機安裝就位后檢查各部位緊固件是否有松動現象，如發現松動立即擰緊。

3、檢查電氣各個操作按鈕是否靈活，指示燈是否按規定指示。

4、回轉傳動是否正常，調速器能否按規定要求進行調速。

5、設備必須裝有可靠接地線，以確保安全。

6、當設備發生故障時，應立即切斷電源，然后進行檢查維修，方可繼續使用。

7、外部接線圖按電氣系統圖連接，仔細檢查，不得接錯。

8、必須經常檢查電纜絕緣情況，如有損壞應停止使用，焊接操作者必須按安全操作，并戴好防護用品。

9、各部分不能受雨水或腐蝕性氣體的侵害，也不能在高溫環境下使用，以免損壞電器元件，影響運動性能。

1、本設備的減速器均采用潤滑油潤滑，開式傳動齒輪和軸承采用油脂潤滑。

2、使用前減速箱加油至油標中線，在運行時應經常觀察油位高度，及時補充相同牌號的潤滑油。

3、潤滑油及潤滑脂應定期更換，一般初次更換為運行300個小時，更換時應去除殘存污油，以后每隔6個月更換一次。

4、已經長時間沒有使用時，在重新開動時應更換潤滑油及潤滑脂。

5、潤滑油一般選用L-CKC68～CKC150極壓工業齒輪油或性能更好的潤滑油，潤滑脂推薦使用特種潤滑脂-2#或2L-2#鋰基潤滑脂等油脂。

6、定期檢查控制線路各電器元件，如有損壞器件并能影響動作或成為日后故障隱患的，必須加以修復。
