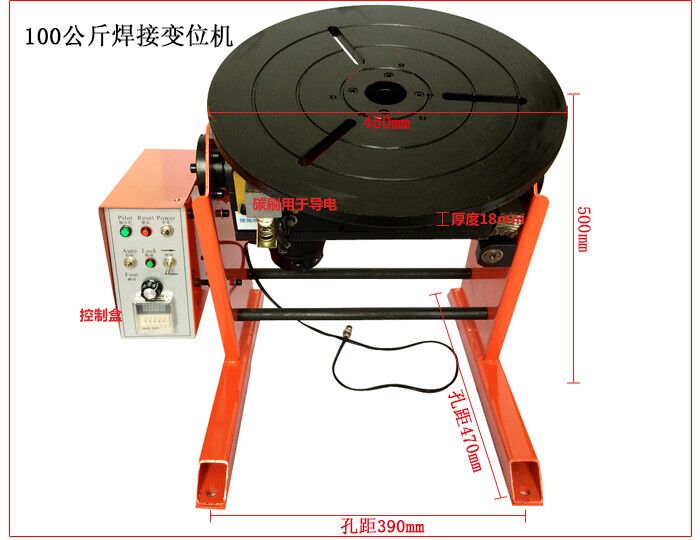

上弘機電100公斤焊接變位機
詳情展示
產品介紹
100公斤焊接變位機主要應用于重量在100公斤以下,直徑在10mm-500mm的工件。焊接卡盤,焊接支架,可調高支架,氣動尾頂等輔件均可根據客戶工件來進行選配??梢赃x配的卡盤是200、300、400焊接卡盤,200焊接卡盤夾持范圍是20mm-210mm,配加長爪可夾持5mm-300mm,300焊接卡盤的夾持范圍是:80mm-280mm,配加長爪可平夾持10mm-400mm,400焊接卡盤夾持范圍是120-380mm,配加長爪后可夾持10mm-500mm。
變位機又稱焊接變位器,焊接轉臺,焊接旋轉工作臺,主要用于圓形、環形工件的旋轉、翻轉,使工件焊縫置于水平,船形等最佳位置以便施焊。我公司可在工作臺上固定專門的焊接卡盤或其他工裝用以裝夾工件配合手工焊接使用;本機也可以與焊接操作機配套使用實現自動焊接,廣泛應用于焊接、切割、打磨、裝配、涂裝、檢測等工序。
技術參數
型號 | SH-100 | 輸入電源 | AC220V |
承載能力(水平/垂直) | 200Kg/100Kg | 工作臺直徑 | 400mm |
設備通孔直徑 | 45/160mm | 工作臺高度 | 520mm |
額定偏心距 | \ | 額定重心距 | \ |
旋轉速度 | 0.5-6rpm | 旋轉電機 | 120W |
翻轉角度 | 0-90度 | 翻轉方式 | 手動 |
翻轉速度 | \ | 翻轉電機 | \ |
外形尺寸(長x寬x高) | 500(L)x530(W)x520(H) | 自重 | 67Kg |
產品特點
1、選用120W永磁直流無級調速電機,由電機配減速箱后帶動大小齒輪轉動,從面帶動臺面旋轉,實現360無限旋轉;
2、工作臺可以0~90度自由翻轉,蝸輪蝸桿結構,方便操作;
3、采用最新技術線路板,最先進的元器件,體積小功能全,鐵片電阻,集成電路,性能更穩定,別看小,保護功能更強,更多,抗干擾能力最強;
4、焊接變位機可以無極變速,根據需要調節合適的速度,方便焊接;
5、變位機具有定功能,設定好時間后可自動停止;
6、變位機具有焊接聯動功能,即變位機工作時焊接也工作,變位機停止時焊接停止工作;
7、工作臺面由18mm厚45#鋼板經過切割,熱處理發藍,打磨等工序加工而成,保證長時間工作而不變形,臺面通孔為45mm/160mm,為工件加裝及實際焊接帶來方便并有良好的通風功能和輸送保護氣體功能;
8、無論是電機的減速箱齒輪還是傳動部分的大小齒輪都經過高溫淬火,耐磨性好,特耐用;
9、特制腳踏開關,具有復位功能和腳動功能。復位功能是指在變位機自動狀態下,一踩腳踏開關,變位機和焊機自動起停;腳動功能是指變位機在腳動狀態下,踩腳踏開關,變位機工作,不踩腳踏開關,變位機不工作;
10、變位機帶有碳刷,可導電性,安全系數高;
11、工作臺面下特地加的防塵罩,可有效防止飛濺落到齒輪;
12、可選配200卡盤,300卡盤,400卡盤,焊槍支架,可調高支架,氣動尾頂等輔件;
13、最經濟實用小型焊接變位機,適用于重量在100公斤以下工件的環縫焊接輔具。
操作使用說明
傳統手工焊和用焊接變位機焊接對比
傳統手工焊 | 變位機自動焊 | 優點 |
必須找專來焊工來焊接,普通焊工一天工資最低200元/天 | 不用專業焊工,設備調好后普通人就能焊接,誰都可以干,幾天就能節省出一臺設備的錢 | 省錢 |
工件焊出來不美觀,成形不好 | 工件成形美觀 | 美觀 |
工人一般是工作8小時就需要休息,工人會(huì )罷工,人員流動挺大 | 機器不會(huì )累,可以24小時工作,對于人員要求不高,操作簡單易學 | 穩定 |
焊接效率是傳統手工焊3-5倍 | 速度快 | |
手工焊需要人一直不停的工作,才能完成焊接任務,一天會(huì )特別累 | 只需要人員安裝工件,按啟動按鈕,焊完,取工件,一鍵式完成,勞動強度大浮降低 | 降低勞動強度 |
