1-回轉工作臺
2-傾斜軸
3-扇形齒輪
4-機座

濟南上弘座式焊接變位機工作臺有一個整體翻轉的自由度?？梢詫⒐ぷ鞣D到理想的焊接位置進行焊接。另外工作臺還有一個旋轉的自由度。該種變位機已經系列化生產，主要用于一些管，盤的焊接工作臺邊同回轉機構支承在兩邊的傾斜軸上，工作臺以焊速回轉，傾斜邊通過扇形齒輪或液壓油缸，多在140°的范圍內恒速傾斜。該機穩定性好，一般不用固定在地地基上，搬移方便。

其適用范圍為1至50t工件的翻轉變位，是目前應用最廣泛的結構形式，常與伸縮臂式焊接操作機配合使用。

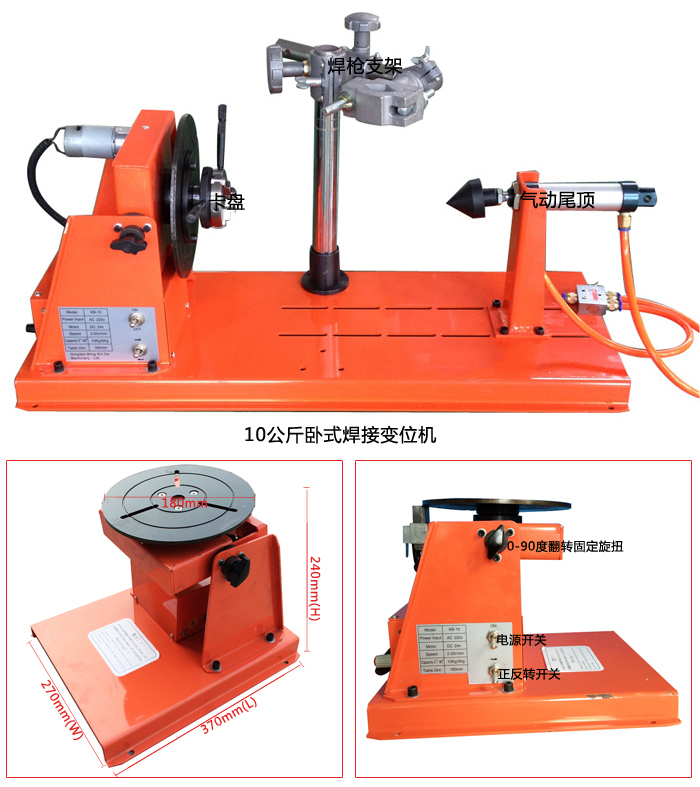

                                                                                                                                                 上弘座式焊接變位機

濟南上弘座式變位機通過工作臺的回轉或傾斜，使焊縫處于水平或船形位置的裝置。工作臺旋轉采用變頻無級調速，工作臺通過扇形齒輪或液壓油缸驅動傾斜。它可以實現與操作機或焊機聯控?？刂葡到y可選裝三種配置：按鍵數字控制式、開關數字控制式和開關繼電器控制式。該產品應用于各種軸類、盤類、筒體等回轉體工件的焊接。是目前應用最廣泛的結構形式。座式變位機根據載重不同，可分為座式變位機和小型座式變位機該機穩定性好，一般不用固定在地基上，搬移方便，適用于0.5~50t焊件的翻轉變位。是目前產量最大、規格最全、應用最廣的結構形式。常與伸縮臂式焊接操作機或弧焊機器人配合使用。
