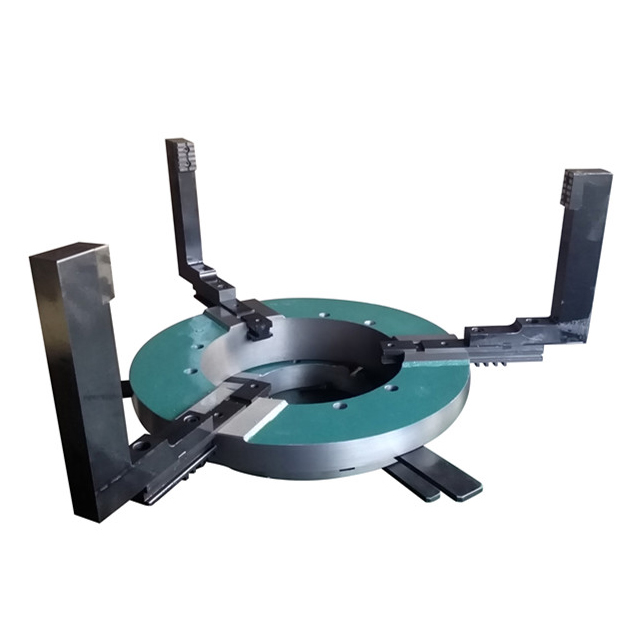

上弘三爪焊接卡盤

標準焊接卡盤的三爪是經熱處理硬化的平爪，俗稱硬爪，可以外夾圓柱形表面或內撐孔表面來夾持零件;還可通過加墊片或偏爪(錯位裝其中一爪)加墊片夾持零件車制偏心部位表面，如圖1。硬爪的使用常在零件粗加工或半精加中，因切削余量多切削力大所需夾持面長夾緊力大的原故。對于直接夾持己精加工的表面時，必須采取加軟墊等保護措施，以免夾傷己加工面。

三爪焊接卡盤的改造一般是對三爪改制以適應零件制造的裝夾要求，通常有：為零件裝夾因夾位短和控制軸向尺寸將平爪改成一個或多個臺階，俗稱臺階爪，是利用臺階爪夾持法蘭類零件;為夾持偏離卡盤一定距離夾位的卡爪，俗稱加長爪，是利用加長爪裝夾填料架或導葉;為精加工提高定位精度和控制尺寸制作的專用軟夾爪 ，俗稱軟爪;軟爪的制作根據零件的剛性可制成窄面軟爪或寬面軟爪，加工薄套、環形薄壁零件使用寬面軟爪，以增加接觸面積，減少加工后的變形。
