焊接操作機設組成及技術參數

本設備由CZ10-2×3型焊接操作機、焊機及威達科技擺動器和ZT-10滾輪架組成，可完成直徑φ600mm以上長度在2500mm以?xún)韧搀w的內縱縫，外環縱縫的焊接，焊接操作方便，生產效率高。

2、主要技術參數

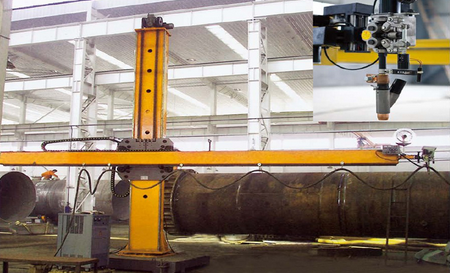

2.1 CZ10-2×3焊接操作機

2.1.1 性能概述  整機采用十字型結構，橫梁可電動上下、伸縮調整，橫臂的伸縮采用交流電機，進口變頻器無級調速，速度數字顯示，并可預置速度參數，伸縮行程為3000mm。橫梁設有防橫梁意外下墜的安全鎖緊裝置，能有效保護操作人員和設備的安全。  橫梁升降傳動方式采用鏈輪鏈條傳動，其升降有效行程為2000mm，；傳動由交流電機經擺針及蝸輪減速器雙極驅動，速度為0.68m/min,并有機械電氣雙重保護功能。  立柱可180度左右回轉,立柱回轉采用德國技術生產的回裝支撐，自帶高精度齒輪，轉動靈活，回轉機構并配有手動縮緊裝置，確保機頭穩定。  2.1.2主要性能特點  ? 立柱采用優質鋼板折彎，焊后退火處理工藝，導軌采用45號鋼刨磨 而成，保證導軌在各種使用狀態下運行可靠、壽命長。  ? 橫梁伸縮采用變頻調速，低速扭矩大，響應速度快、無爬行、振動 現象，變頻調速設有過流、過壓、過力矩保護。  ? 電纜布線采用機床坦克鏈方式，所有線號采用電腦印制。

2.1.3 技術參數： 序號 項目名稱 技術指標

1 橫梁水平有效行程 3m

2 橫梁垂直有效行程 2m

3 橫梁提升速度 0.68m/min

4 橫梁水平伸縮速度 0.15-2.5m/min

5 橫梁行走速度精度  ±2%

6  回轉范圍  ±180°  2.2 焊接系統   本系統由MIG/MAG焊接電源及送絲機、德國賓采爾直柄水冷自動焊槍和國產循環水冷箱DX-S-5組成。

2.2.1焊接電源及送絲機 ?

具有良好的起弧性能；

? 調整方便，可一元化調整電流，電壓；?

可對碳鋼、不銹鋼進行高質量焊接； ?

具有很高的安全性和可靠性 ?

適合焊絲直徑：1.0-1.6mm 技術參數

名稱

焊接電源 型號 輸入電壓、頻率 V

、Hz 3相 380V，50Hz  額定輸出電流 A 500 額定負載率 % 60 輸出電流 A 60-500 外形尺寸 mm 402×600×802  重量 kg 148 送絲裝置 型號  SWF-5001Y    2.2.2焊槍?zhuān)翰捎玫聡e采爾直柄水冷自動焊槍?zhuān)粸楸ＷC冷卻效果，配置威達特制專用的水冷噴嘴。
